Technische Daten
Alle Werte laut FoxESS-Datenblättern V2.0 (06/2026) und Heat Pump KEYMARK. Änderungen durch den Hersteller vorbehalten.
Außengeräte HP-Serie.
| Außengerät | HP1-5 | HP3-8 | HP3-10 | HP3-12 |
|---|---|---|---|---|
| Stromversorgung | 230 V | 400 V | 400 V | 400 V |
| Heizen A7W35 (Fußbodenheizung) | ||||
| Heizleistung kW | 5,00 | 8,00 | 10,00 | 12,00 |
| Leistungsaufnahme kW | 1,00 | 1,60 | 2,04 | 2,73 |
| COP | 5,00 | 5,00 | 4,90 | 4,40 |
| Heizen A7W55 (Heizkörper) | ||||
| Heizleistung kW | 5,00 | 8,00 | 10,00 | 12,00 |
| Leistungsaufnahme kW | 1,54 | 2,56 | 3,31 | 4,26 |
| COP | 3,25 | 3,13 | 3,02 | 2,82 |
| Bei Frost (Heat Pump KEYMARK, −7 °C, 35 °C Vorlauf) | ||||
| Heizleistung kW / COP | – | 7,09 / 3,18 | 8,88 / 2,81 | 10,66 / 2,72 |
| Jahreseffizienz | ||||
| SCOP 35 °C / 55 °C | 4,84 / 3,85 | 5,15 / 3,94 | 4,93 / 3,85 | 4,56 / 3,58 |
| Effizienzklasse 35 °C / 55 °C | A+++ / A+++ | A+++ / A+++ | A+++ / A+++ | A+++ / A++ |
| Kühlen | ||||
| A35W18 kW / EER | 5,00 / 4,90 | 8,00 / 4,54 | 9,00 / 4,37 | 10,00 / 4,27 |
| A35W7 kW / EER | 5,00 / 3,20 | 8,00 / 3,01 | 9,00 / 2,89 | 10,00 / 2,81 |
| Schall | ||||
| Schallleistung außen dB(A) – KEYMARK | – | 51 | 52 | 52 |
| Schallleistung dB – Datenblatt | 49 | 49 | 50 | 52 |
| Schalldruck in 1 m dB (max., A7W35) | 42 | 42 | 43 | 45 |
| Abmessungen und Gewicht | ||||
| Maße B × H × T mm | 1291 × 945 × 430 | 1291 × 945 × 430 | 1291 × 945 × 430 | 1291 × 945 × 430 |
| Verpackung mm | 1350 × 1165 × 520 | 1350 × 1165 × 520 | 1350 × 1165 × 520 | 1350 × 1165 × 520 |
| Gewicht netto / brutto kg | 130 / 150 | 180 / 200 | 180 / 200 | 180 / 200 |
| Kältemittel R290 kg | 0,9 | 1,5 | 1,5 | 1,5 |
Gemeinsam: doppelt rotierender DC-Inverter-Verdichter mit EVI-Technologie, bürstenloser DC-Lüfter, elektronisches Expansionsventil, Plattenwärmetauscher, Anschlüsse G 1". Betrieb Heizen und Warmwasser −25 bis +45 °C, Kühlen +5 bis +50 °C. Vorlauf Heizen und Warmwasser 18–75 °C, Kühlen 5–25 °C. Geprüft nach EN 14511, EN 14825, EN 50564, EN 12102; Energielabel nach (EU) 811/2013 und 813/2013. Daten des 16-kW-Modells folgen.
Inneneinheiten.
| Inneneinheit | a · Control Box | b · Hydro Modul | c · Hydro Box | d · DualTank |
|---|---|---|---|---|
| Modell | HP1 Box-E2-WL | HP3 Box-E1-WL / HP1 Box-E1-WL | HP3 Box-E-WL / HP1 Box-E-WL | HP1 Box-G-WL |
| Stromversorgung | 230 V | 400 V / 230 V | 400 V / 230 V | 230 V |
| Nennleistung / Nennstrom | 55 W / 0,24 A | 9.310 W / 14,2 A bzw. 3.310 W / 15,1 A | 9.510 W / 14,5 A bzw. 3.510 W / 16,1 A | 6.200 W / 28,8 A |
| Maße B × H × T mm | 364 × 333 × 100 | 450 × 685 × 284 | 650 × 1.600 × 560 | 650 × 1.760 × 765 |
| Gewicht netto | 4,6 kg | 32 kg | 145 kg | 75 kg |
| Montage | Wand | Wand | Standgerät | Standspeicher |
| Elektroheizstab | – | 9 kW bzw. 3 kW | 9 kW bzw. 3 kW | 2 × 3 kW (Puffer, Warmwasser) |
| Pufferspeicher | bauseits | bauseits | 50 L | 60 L |
| Warmwasserspeicher | bauseits | extern, Anschluss G 1" | extern, Anschluss G 1" | 210 L integriert |
| Ausdehnungsgefäß Heizkreis | bauseits | bauseits | 20 L | bauseits prüfen |
| Umwälzpumpen | im Außengerät (P-E), weitere bauseits | im Außengerät (P-E) | Pumpe zur Außeneinheit + Heizkreis 1 | Pumpe zur Außeneinheit + Heizkreis 1 |
| Heizkreise | bauseits | 1 direkt, mehr über externen Puffer | 2 (direkt + Mischkreis, Pumpengruppe extern) | 2 (direkt + Mischkreis, Pumpengruppe extern) |
| Sicherheit und Wasser | – | Schmutzabscheider, Sicherheitsventil, Entlüfter | Schmutz-/Magnetitabscheider, Sicherheitsventil, BA-Sicherungsgruppe, Füll- und Nachspeiseeinheit mit Wasseraufbereitung | Schmutzabscheider, Sicherheitsventile, T&P-Ventil 7 bar / 90 °C, Entlüfter |
| Bedienung | Touchdisplay, App, Web; WLAN/LAN, RS485 | Touchdisplay, App, Web; WLAN/LAN, RS485 | Touchdisplay, App, Web; WLAN/LAN, RS485 | Touchdisplay, App, Web; WLAN/LAN, RS485 |
| Umgebungstemperatur | 5–45 °C | 5–45 °C | 5–45 °C | 5–45 °C |
| Passendes Außengerät | P-E · 5–16 kW | P-E · 5–16 kW | -E · 5–16 kW | -E · 5–12 kW |

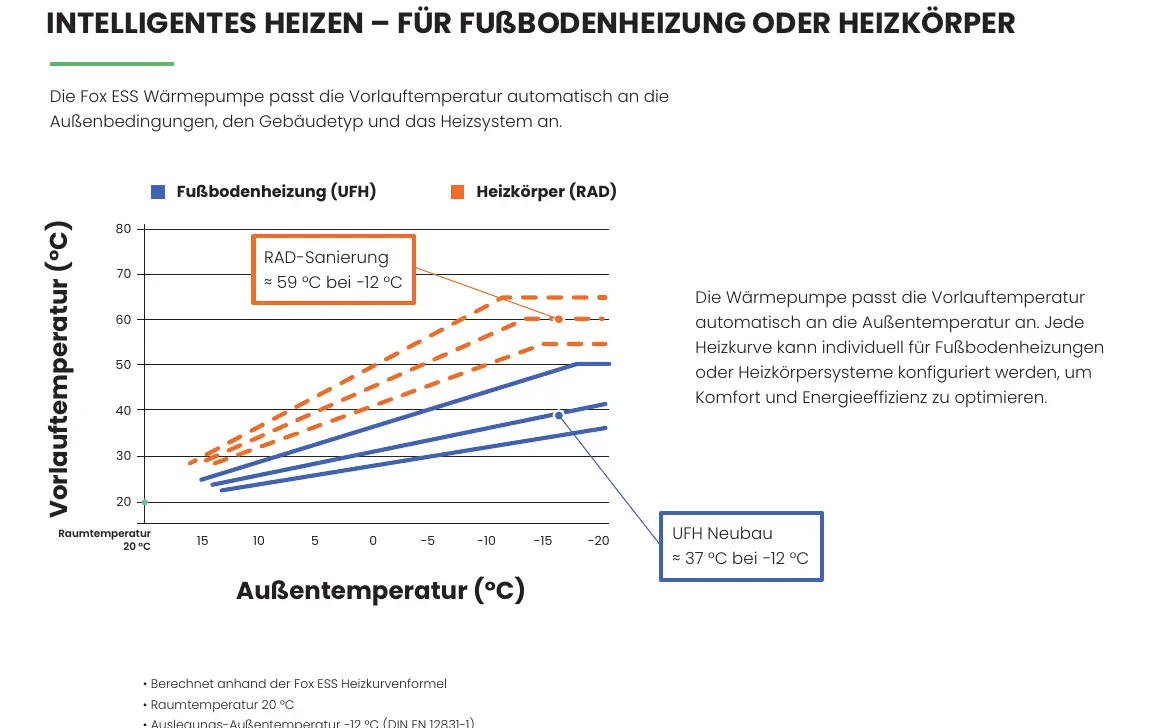

Heizkurve: wie warm muss das Wasser sein?
Die Wärmepumpe regelt die Vorlauftemperatur automatisch nach der Außentemperatur. Bei der Auslegungstemperatur von −12 °C (DIN EN 12831-1) und 20 °C Raumtemperatur braucht ein Neubau mit Fußbodenheizung rund 37 °C, ein sanierter Altbau mit Heizkörpern rund 59 °C – beides deckt die HP-Serie mit bis zu 75 °C sicher ab.
Je niedriger die Vorlauftemperatur, desto effizienter arbeitet die Wärmepumpe.
