Systembeispiele
So sieht die Anlage mit jeder Inneneinheit aus. Rot: Vorlauf, blau gestrichelt: Rücklauf. Schemata: FoxESS.

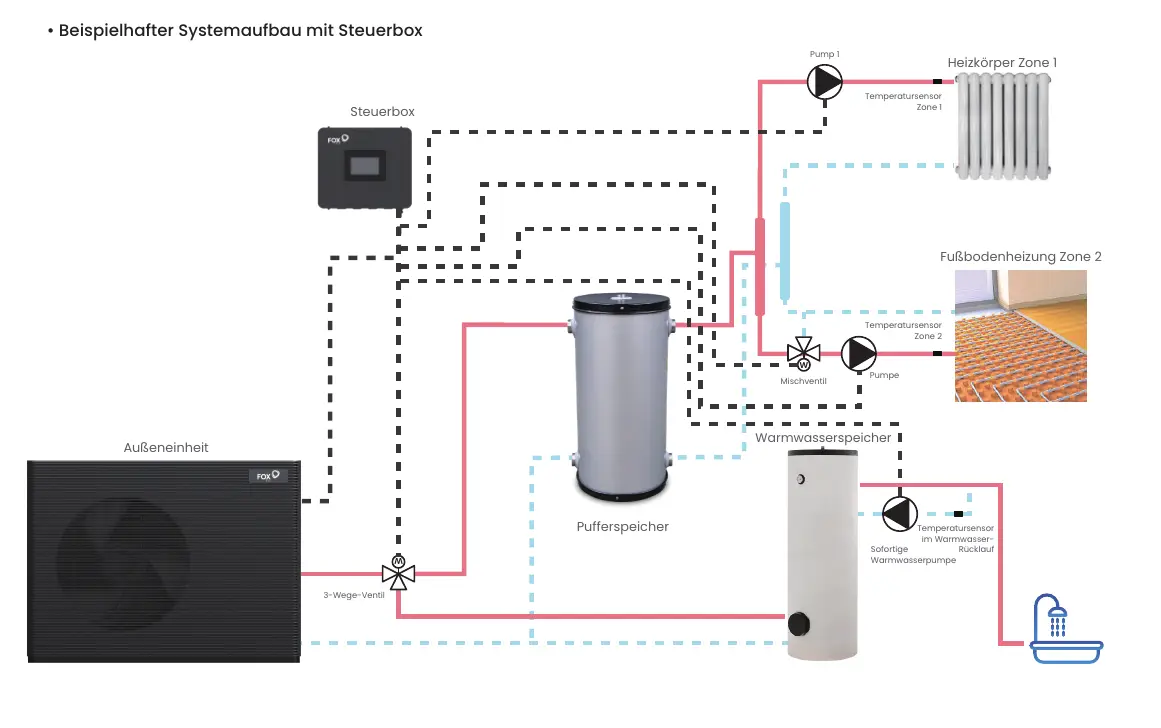

a · Control Box
Die Control Box steuert alles, die Hydraulik bauen Sie selbst: 3-Wege-Ventil, Pufferspeicher, Warmwasserspeicher, Pumpen und Mischer für zwei Heizkreise sowie optional eine Zirkulationspumpe. Für erfahrene Selbermacher oder bereits vorhandene Anlagen.

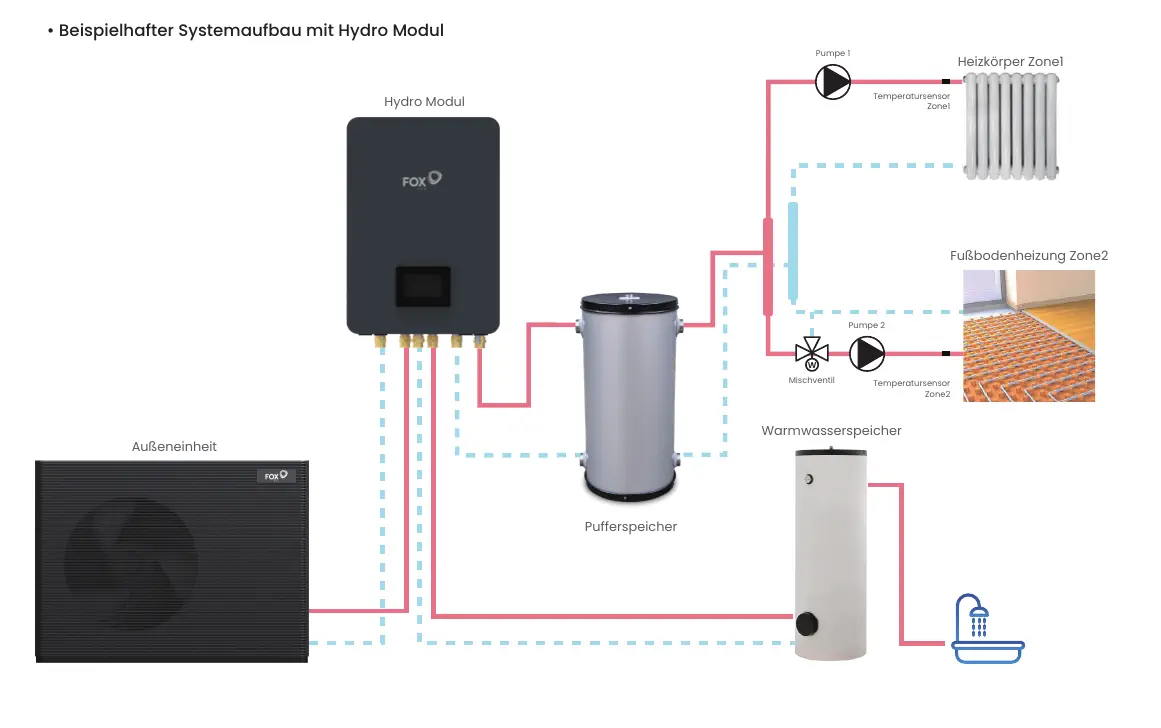

b · Hydro Modul
Das Hydro Modul übernimmt Umschaltung, Heizstab und Sicherheitstechnik. Dahinter folgt ein bauseitiger Pufferspeicher, von dem aus ein oder zwei Heizkreise mit eigenen Pumpen versorgt werden, sowie der Warmwasserspeicher.

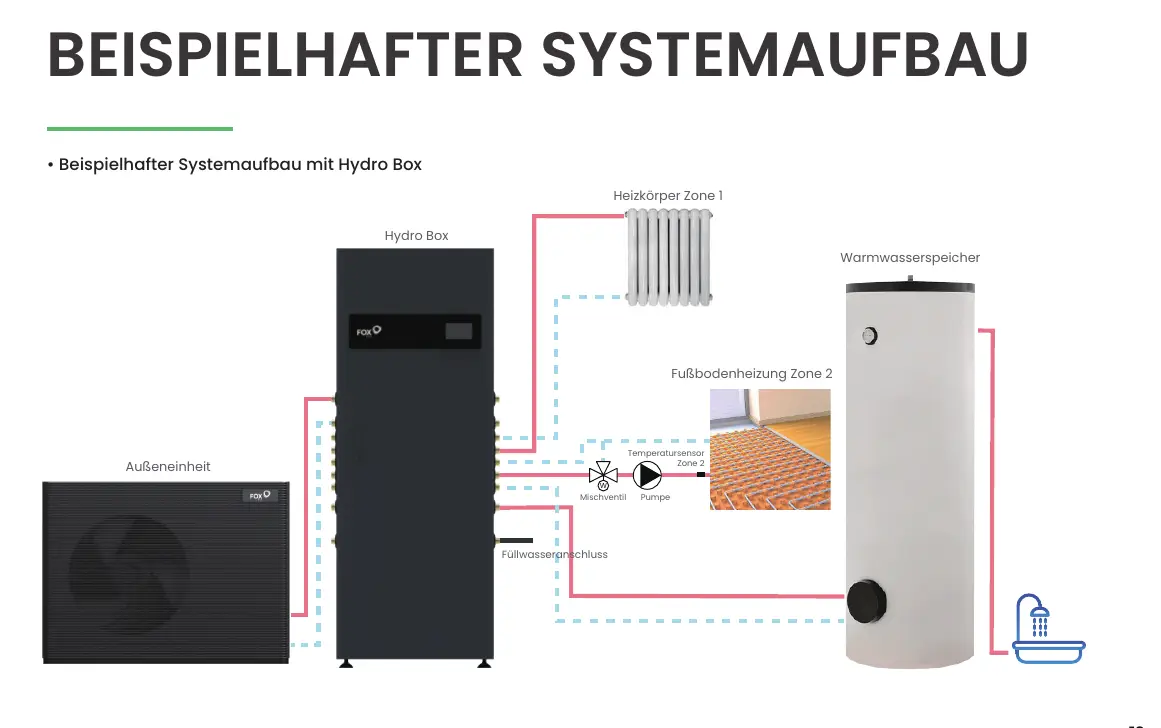

c · Hydro Box
Die Hydro Box enthält Puffer, Pumpen und Ausdehnungsgefäß. Heizkreis 1 wird direkt angeschlossen, für Heizkreis 2 (z. B. Fußbodenheizung) kommt eine Pumpengruppe mit Mischer dazu. Der Warmwasserspeicher wird extern angeschlossen.

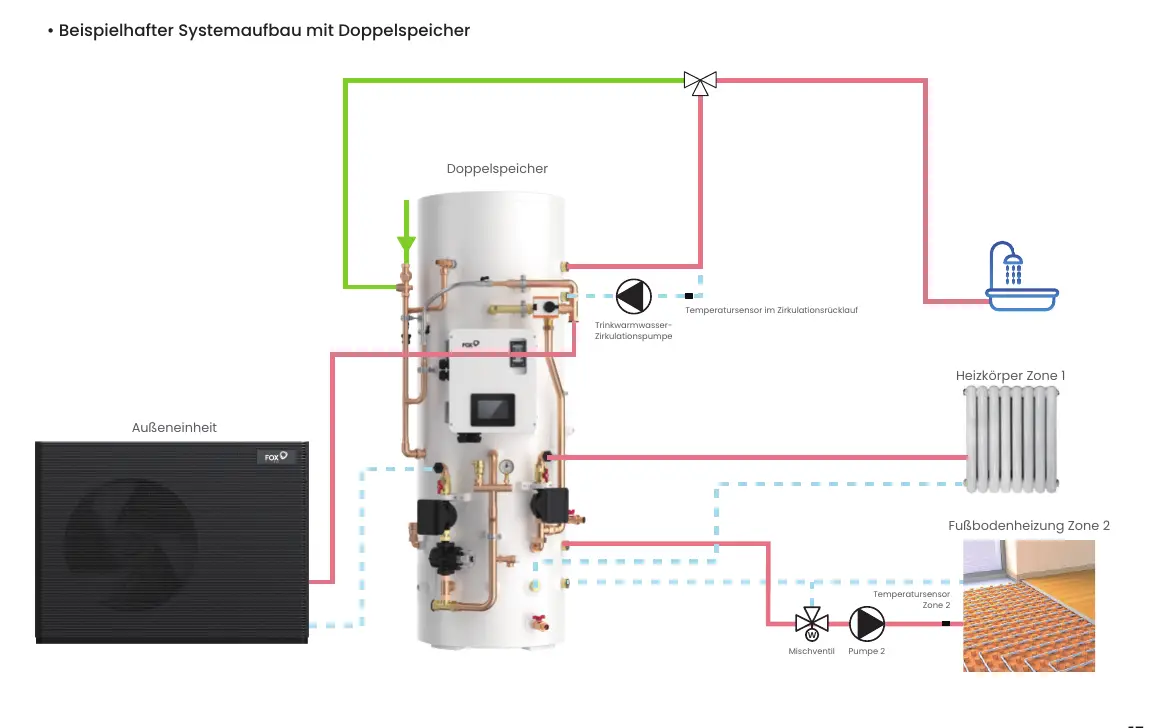

d · DualTank
Der DualTank vereint Puffer und 210-Liter-Warmwasserspeicher in einem Gerät. Heizkreis 1 direkt, Heizkreis 2 über Mischer und Pumpe; eine Trinkwarmwasser-Zirkulation lässt sich anschließen.
Beispielhafte Darstellungen ohne Gewähr. Die Ausführung im Einzelfall richtet sich nach Heizlast, Bestand und Installationshandbuch des Herstellers.
